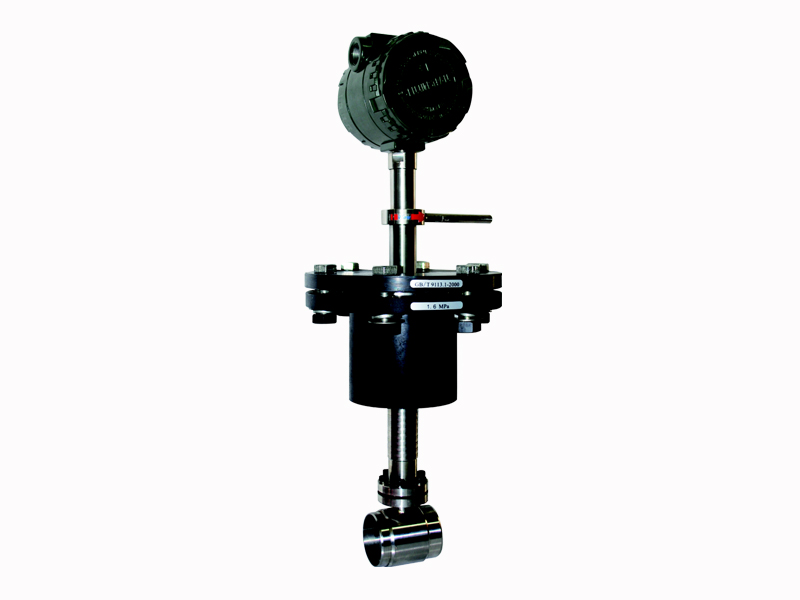

LUCB系列插入式涡街流量计

可实现不断流拆装传感器，可实现放大器与传感器分离
压力损失小，量程范围宽，范围度达1:25。
在线咨询
立即购买

应用领域

　　按国际标准化组织ISO7145（在环形截面封闭管道中的流体流量测定一在截面一点的速度测量法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。

产品特点

·可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15M）。
·采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
·压力损失小，量程范围宽，范围度达1:25。
·无可动部件，长期稳定，结构简单便于安装和维护。
·可测介质温度达+250℃。

技术参数

执行标准

 涡街流量计（JJG1029-2007）

公称通径（mm）

 200、250、300、350、400、450、500、600、800、1000、1200、1500

公称压力（MPa）

 1.6MPa、2.5MPa

精度等级

 液体：±2.5%
 气体或蒸汽：±2.5%

量程比

 1:10、1:15、1:20

传感器材质

 304不锈钢、316（L）不锈钢等

使用条件

 介质温度：-40℃～+250℃
 环境温度：-20℃～+60℃
 相对湿度：5%～90%
 大气压力：86KPa～106KPa

信号输出功能

 脉冲信号、4～20mA信号

通讯输出功能

 RS485通讯、HART协议等

工作电源
  •  外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
  •  内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。

信号线接口

 防爆型：内螺纹M20×1.5

防爆等级

 ExiaⅡCT5或ExdⅡBT6

防护等级

 IP65或更高（可订制）
